【产品介绍】
该产品是一款树莓派专用的1.44寸LCD扩展板，128x128分辩率，带有内部控制器，可使用SPI接口通信。
你的树莓派是否需要一款迷你的显示屏？Come on, Baby!
【我的特点】
适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
板载一个摇杆和三个按键，简单实用
提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)
【我的参数】
驱动芯片：ST7735S
支持接口：SPI
显示颜色：RGB，65K彩色
分 辨 率：128x128
背 光：LED
工作电压：3.3V

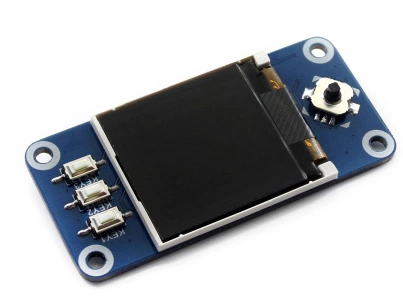

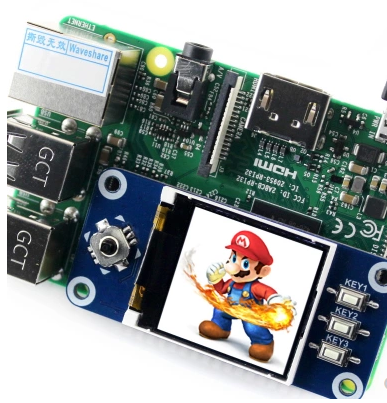

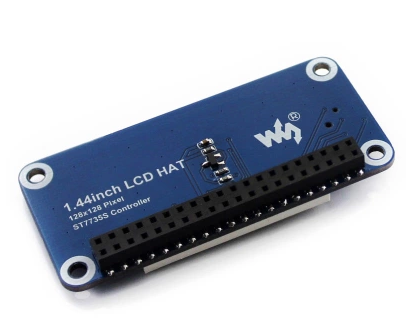

产品图片
| 功能引脚 | 树莓派接口(BCM) | 描述 |
|---|---|---|
| KEY1 | P21 | 按键1/GPIO |
| KEY2 | P20 | 按键2/GPIO |
| KEY3 | P16 | 按键3/GPIO |
| 摇杆Up | P6 | 摇杆上 |
| 摇杆Down | P19 | 摇杆下 |
| 摇杆Left | P5 | 摇杆左 |
| 摇杆Right | P26 | 摇杆右 |
| 摇杆Press | P13 | 摇杆按下 |
| SCLK | P11/SCLK | SPI时钟信号输入 |
| MOSI | P10/MOSI | SPI数据输入 |
| DC | P25 | 数据/命令，低电平为命令，高电平为数据 |
| CS | P8/CE0 | 片选，低电平有效 |
| RST | P27 | 复位，低电平有效 |
| BL | P24 | 背光 |
资料包括：
用户手册
原理图
示例程序
开发资料
产品外观图片
配置清单
