树莓派 1.44寸彩色LCD 扩展板 SPI接口 迷你游戏机显示屏
发布时间:2018-11-28 18:18:59
浏览量：2359次
库存量：300
购买数量
商品详情
商品评论

【产品介绍】
该产品是一款树莓派专用的1.44寸LCD扩展板，128x128分辩率，带有内部控制器，可使用SPI接口通信。
你的树莓派是否需要一款迷你的显示屏？Come on, Baby!

【我的特点】

  • 适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+

  • 板载一个摇杆和三个按键，简单实用

  • 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)

【我的参数】

  • 驱动芯片：ST7735S

  • 支持接口：SPI

  • 显示颜色：RGB，65K彩色

  • 分  辨  率：128x128

  • 背       光：LED

  • 工作电压：3.3V

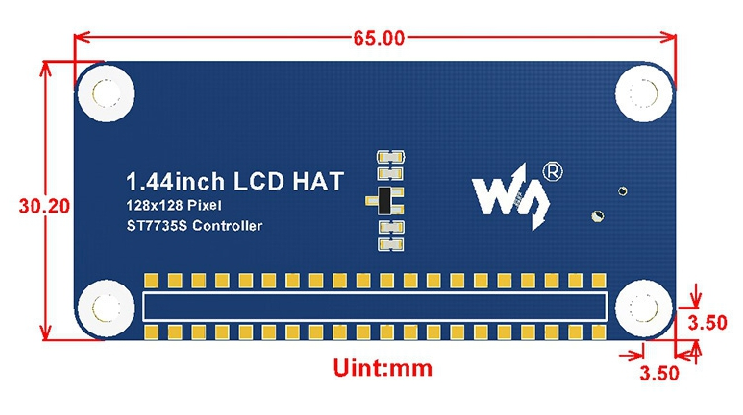

产品图片


功能引脚树莓派接口(BCM)描述
KEY1P21按键1/GPIO
KEY2P20按键2/GPIO
KEY3P16按键3/GPIO
摇杆UpP6摇杆上
摇杆DownP19摇杆下
摇杆LeftP5摇杆左
摇杆RightP26摇杆右
摇杆PressP13摇杆按下
SCLKP11/SCLKSPI时钟信号输入
MOSIP10/MOSISPI数据输入
DCP25数据/命令，低电平为命令，高电平为数据
CSP8/CE0片选，低电平有效
RSTP27复位，低电平有效
BLP24背光

资料包括：

  • 用户手册

  • 原理图

  • 示例程序

  • 开发资料

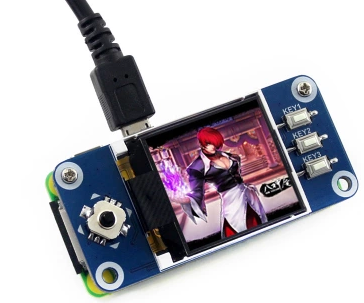

产品外观图片


配置清单
